Kabelové nosiče Stabiflex

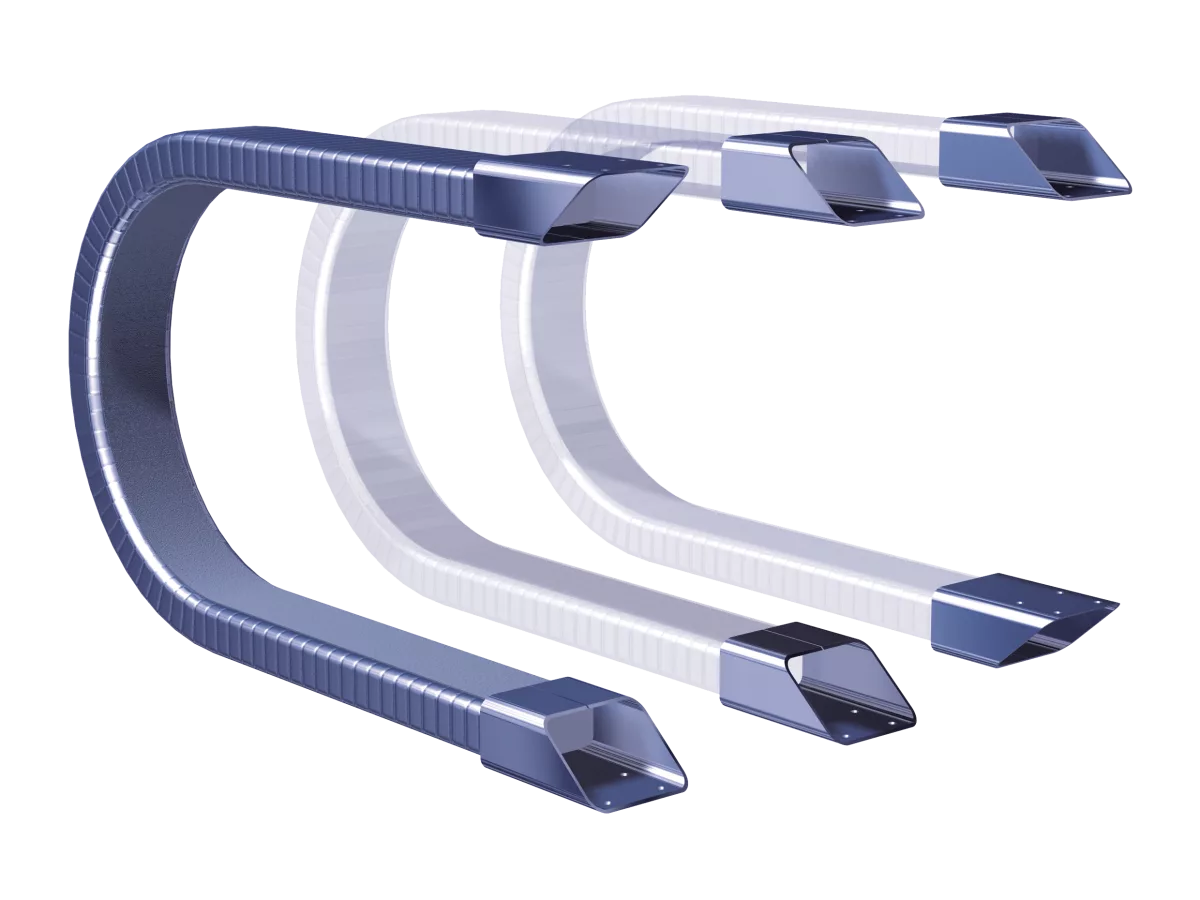

STABIFLEX jsou pohyblivé nosiče kabelů, které se osvědčily v širokém spektru aplikací v obráběcích strojích a obráběcích centrech.
Vodicí systémy STABIFLEX jsou pohyblivé vodicí systémy, které se osvědčily v široké škále aplikací v obráběcích strojích a obráběcích centrech. Hlavním rysem tohoto uzavřeného vodicího systému je to, že díky ocelovému pásku připevněnému na jedné ze čtyř stran se ohebný kanál může ohýbat pouze v tom směru, kde se ocelový pásek nachází. Ve všech ostatních směrech pohybu zůstává vodicí systém stabilní.
Kabelové nosiče STABIFLEX jsou odolné vůči všem chladicím a mazacím prostředkům běžně používaným v obráběcím průmyslu. V závislosti na rychlosti pojezdu jsou k dispozici dvě kvality:
KVALITA G
S ocelovým páskem upevněným speciálním lepidlem pro rychlosti v ≦ 50 m/min.
KVALITA K
S syntetickým páskem upevněným speciálním lepidlem pro rychlosti v ≧ 50 m/min.
Pokud není uvedena žádná rychlost pojezdu, automaticky volíme kvalitu G.
- Aby byla délka co nejkratší, doporučuje se umístit pevné připojení do středu zdvihu.
- Při výběru požadovaného typu STABIFLEX je třeba počítat s rezervou nejméně 10 % na jeden kabel.
- Vyrobeno z pozinkovaného ocelového plechu.
- Pro stanovení poloměru ohybu (KR) vynásobte vnější průměr kabelů, které mají být instalovány, koeficientem 8 až 10. Hlavním kritériem je však minimální poloměr ohybu uvedený výrobci kabelů.
- Na obou koncích kabelového nosiče jsou přivařeny montážní příruby.
- V souladu s bezpečnostními předpisy je mezi přírubami a kovovým nosičem zachována elektrická spojitost. Kabely jsou volně vedeny v STABIFLEXu a upevněny na pohyblivém a pevném konci.
- Pro zajištění dlouhodobé funkčnosti je nutné vést STABIFLEX v opěrných úhelnících nebo v kanálu, jehož délka by měla být přibližně 1/2 zdvihu.
- Max. délka jednotlivých typů Stabiflexu je 6,5 m, delší délky lze spojit přírubami.
Rozměry systému Stabiflex
Rozměry

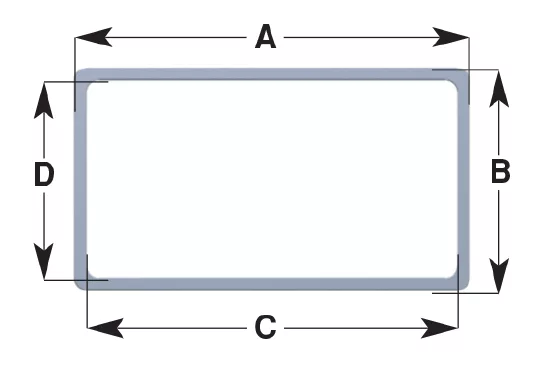

Průřez hadice
| Typ Stabiflex | A | B | C | D | p | KR +0° -20° |
RA zahrnuje předpětí |
H zahrnuje předpětí |
Lf max |
Ls bez podpory |
Ls s oporou |
Hmotnost (hadice) kg/m |
Hmotnost (příruby) kg/m |
| 0,0 | 30 | 20 | 26 | 16 | 25 | 55 | 120 | 144 | 1000 | 2000 | 4000 | ~0,60 | ~0,1 |
| 1,0 | 50 | 30 | 43 | 23 | 30 | 720 | 160 | 194 | 1500 | 3000 | 6000 | ~1,25 | ~0,2 |
| 110 | 235 | 269 | |||||||||||
| 165 | 345 | 379 | |||||||||||
| 1,1 | 50 | 50 | 45 | 45 | 50 | 110 | 240 | 294 | 2000 | 4000 | 8000 | ~1,70 | ~0,3 |
| 2,0 | 80 | 45 | 73 | 38 | 45 | 110 | 240 | 290 | 2000 | 4000 | 8000 | ~2,25 | ~0,5 |
| 220 | 460 | 510 | |||||||||||
| 275 | 570 | 620 | |||||||||||
| 2,1 | 85 | 60 | 80 | 55 | 65 | 165 | 350 | 415 | 2500 | 5000 | 10000 | ~2,40 | ~0,6 |
| 2,2 | 95 | 50 | 90 | 45 | 60 | 130 | 280 | 335 | 2000 | 4000 | 8000 | ~2,90 | ~0,6 |
| 3,0 | 110 | 60 | 102 | 52 | 60 | 155 | 335 | 400 | 2500 | 5000 | 10000 | ~3,60 | ~1,0 |
| 250 | 525 | 590 | |||||||||||
| 330 | 685 | 750 | |||||||||||
| 3,1 | 115 | 80 | 109 | 74 | 80 | 220 | 465 | 550 | 2500 | 5000 | 10000 | ~3,80 | ~1,2 |
| 4,0 | 170 | 80 | 162 | 72 | 80 | 205 | 435 | 520 | 2500 | 5000 | 10000 | ~5,60 | ~1,7 |
| 4,1 | 175 | 110 | 167 | 102 | 80 | 285 | 600 | 717 | 2500 | 5000 | 10000 | ~5,80 | ~3,9 |
Legenda
AxB = STABIFLEX – vnější průřez
CxD = STABIFLEX – vnitřní průřez
Lf = Nepodepřená délka
L = Délka
Stabiflexu Ls = Zdvih
KR = Poloměr ohybu (tolerance ~20 %)
H = Montážní výška
p = Hloubka trubky zasunuté do příruby
RA = Minimální výška podpěry

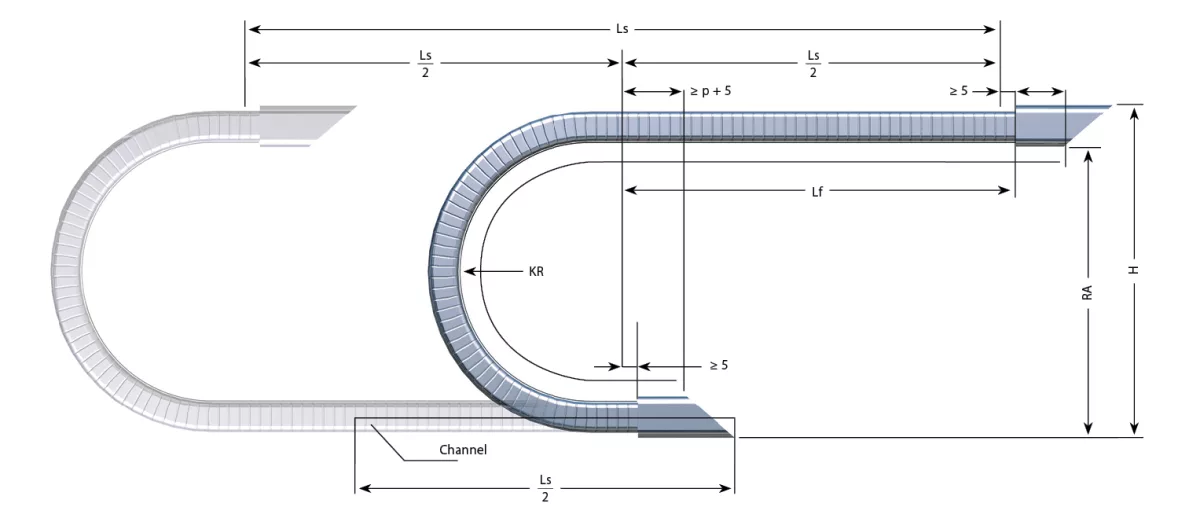

Výpočet délky Stabiflexu
L = Ls/2 + 4KR + 50 mm (přibližná délka)
L = Ls/2 + πKR Ls + 2p + 10 mm (přesná délka zaokrouhlená na 10 mm)
Možnosti příruby

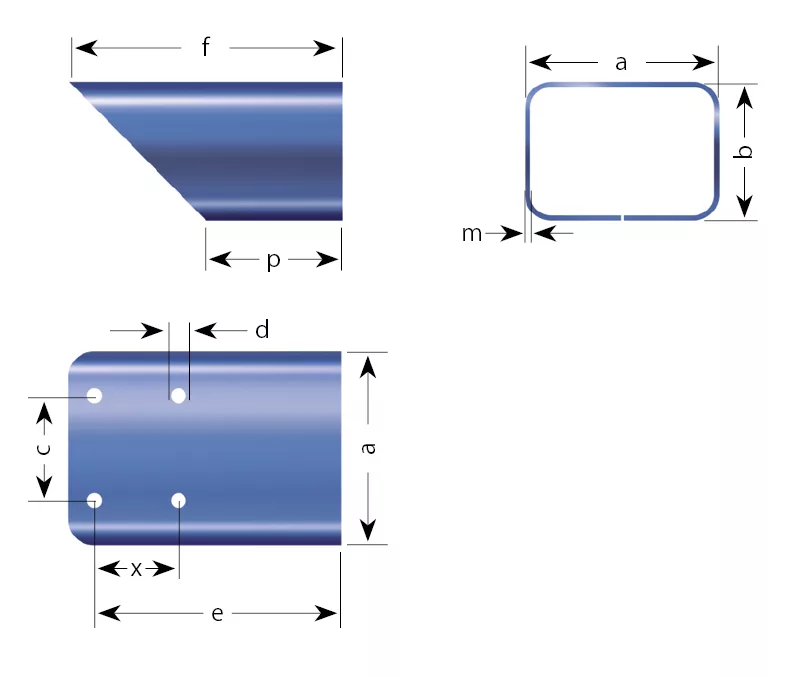

Standardní příruby
| Typ | a | b | c | d | e | f | p | m | x |
| 0,0 | 34 | 25 | 13 | 6 | 40,0 | 50 | 25 | 1,5 | - |
| 1,0 | 54 | 34 | 22 | 7 | 45,0 | 60 | 30 | 1,5 | - |
| 1,1 | 54 | 54 | 20 | 7 | 75,0 | 100 | 50 | 1,5 | - |
| 2,0 | 85 | 50 | 50 | 7 | 67,5 | 90 | 45 | 2,0 | - |
| 2,1 | 90 | 65 | 50 | 7 | 117,5 | 130 | 65 | 2,0 | 40 |
| 2,2 | 100 | 55 | 50 | 7 | 110,0 | 120 | 60 | 2,0 | 40 |
| 3,0 | 115 | 65 | 70 | 9 | 90,0 | 120 | 60 | 2,0 | - |
| 3,1 | 175 | 85 | 100 | 9 | 120,0 | 160 | 80 | 2,0 | 40 |
| 4,0 | 175 | 85 | 100 | 9 | 120,0 | 160 | 80 | 2,0 | - |
| 4,1 | 182 | 117 | 140 | 9 | 157,5 | 195 | 80 | 3,0 | 40 |

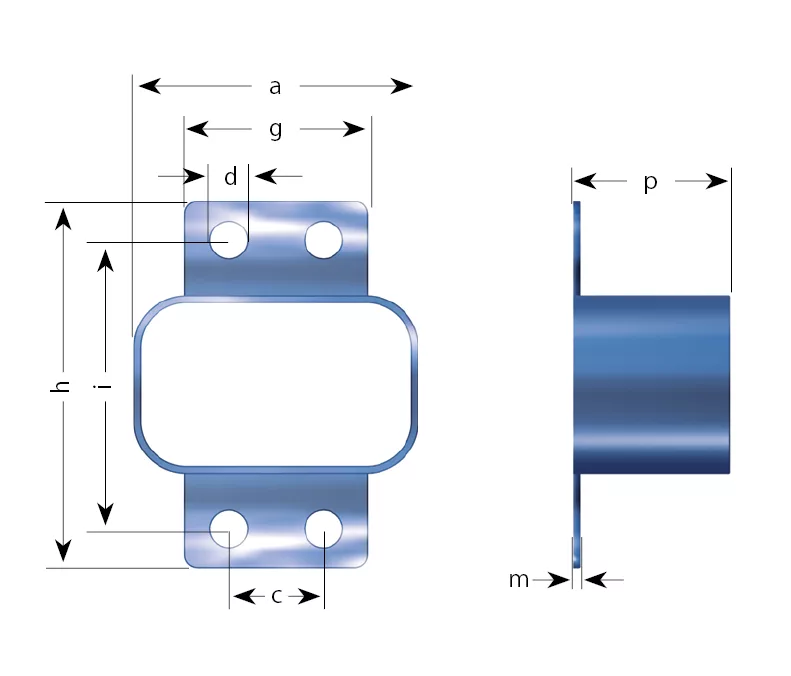

Čelní příruba typ A
| Typ | a | c | d | g | h | i | p | m |
| 1,0 | 54 | 18 | 7 | 35 | 70 | 55 | 30 | 1,5 |
| 2,0 | 85 | 45 | 7 | 65 | 85 | 70 | 45 | 2,0 |
| 3,0 | 115 | 60 | 9 | 80 | 110 | 90 | 60 | 2,0 |
| 4,0 | 175 | 95 | 9 | 120 | 130 | 110 | 80 | 2,0 |

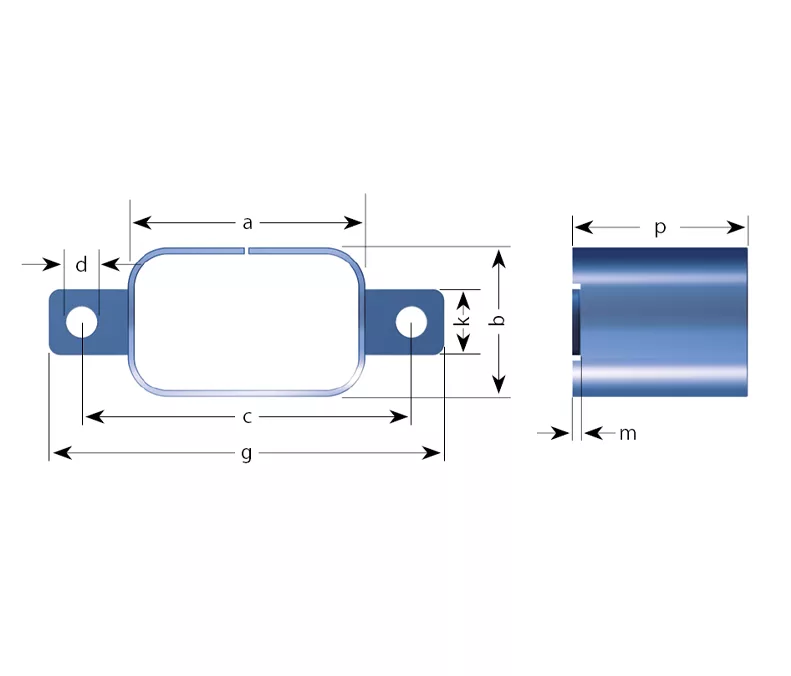

Čelní příruba typ B
| Typ | a | b | c | d | g | k | p | m |
| 1,0 | 54 | 34 | 75 | 7 | 90 | 15 | 30 | 1,5 |
| 2,0 | 85 | 50 | 105 | 7 | 120 | 30 | 45 | 2,0 |
| 3,0 | 115 | 65 | 140 | 9 | 160 | 35 | 60 | 2,0 |
| 4,0 | 175 | 85 | 200 | 9 | 220 | 40 | 80 | 2,0 |

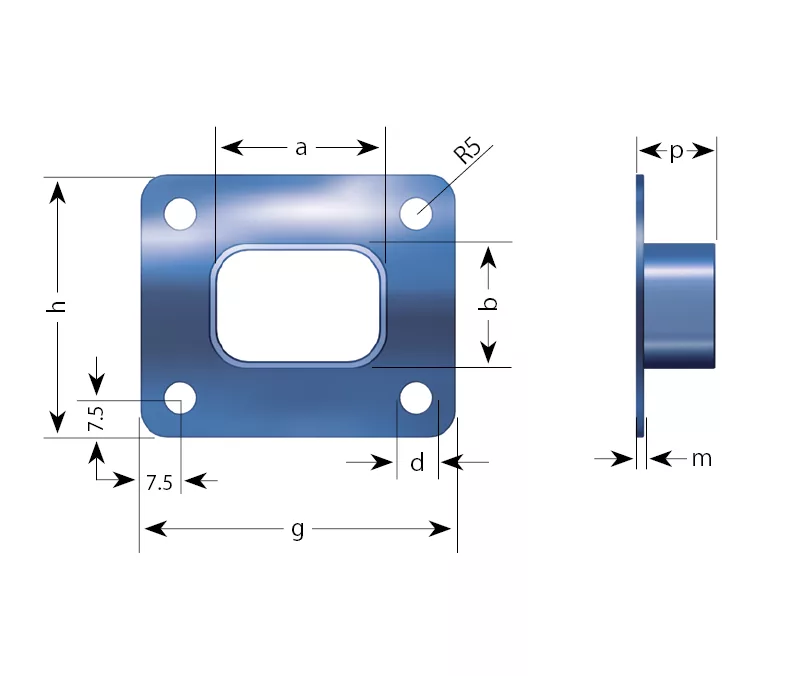

Čelní příruba typ C
| Typ | a | b | d | g | h | p | m |
| 0,0 | 34 | 24 | 6 | 60 | 50 | 25 | 1,5 |
| 1,1 | 54 | 54 | 7 | 85 | 85 | 50 | 1,5 |
| 2,1 | 90 | 65 | 7 | 120 | 95 | 65 | 2,0 |
| 2,2 | 100 | 55 | 7 | 130 | 85 | 60 | 2,0 |
| 3,1 | 120 | 85 | 9 | 150 | 115 | 80 | 2,0 |
| 4,1 | 182 | 117 | 9 | 210 | 145 | 80 | 3,0 |
