Tubos ascendentes

La calidad se basa en la precisión

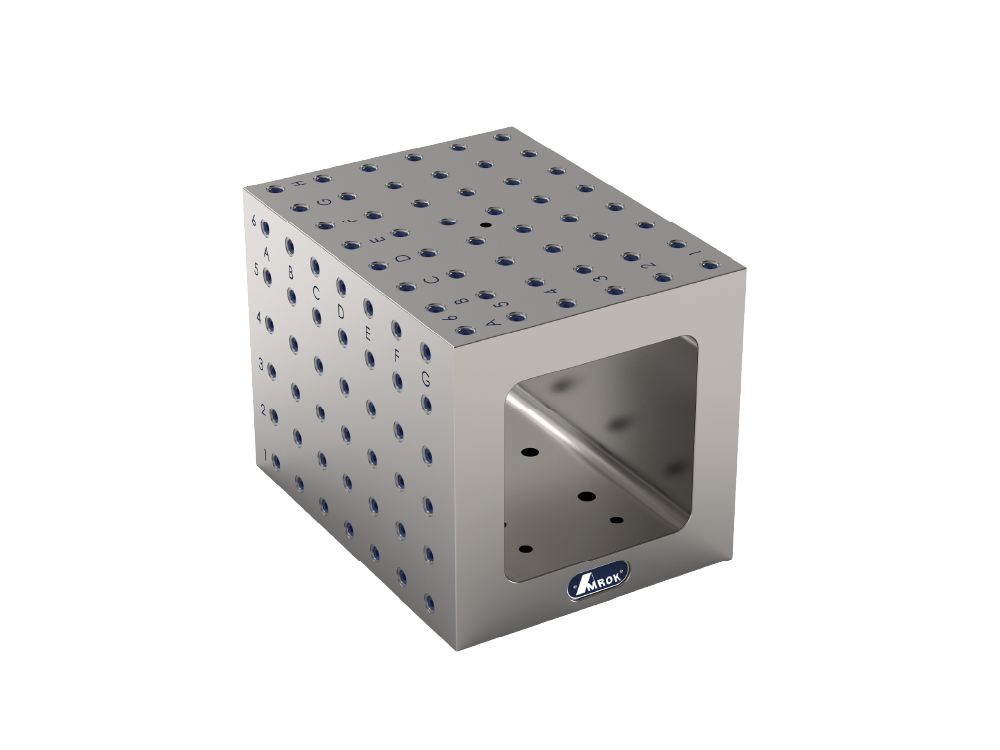

Diseñados para elevar una pieza de trabajo de la mesa de trabajo y permitir el mecanizado en los cuatro lados, todos los elevadores se fabrican a la medida de las necesidades específicas de su aplicación. Estos elevadores son ideales para compensar el espacio libre del husillo. Si no se desea una consola de superficie lisa, los sistemas de rejilla disponibles para nuestras bases de cubo incluyen rejillas estándar de la industria de 2", ranuras en T y rejillas personalizadas.

Características principales

Hay disponibles orificios de rejilla, casquillos e insertos para sistemas de 1/2" y 5/8"

Los insertos roscados y endurecidos permiten la sujeción en cada orificio, a la vez que ofrecen una sustitución rápida y sencilla

Los casquillos endurecidos de precisión están colocados con exactitud para garantizar una fácil ubicación junto con una alta resistencia al desgaste

Hay disponibles casquillos de repuesto y kits de insertos con una herramienta de extracción a pedido

¿Conocía nuestras placas de epóxi mineral?

Expansión térmica mínima
Reduce la masa
Impresionante amortiguación de vibraciones
Comparable a la elección tradicional de materiales de hierro fundido

Catálogo general

Descubra nuestra línea completa de sujeción de piezas, que incluye placas de sujeción CNC, sistemas de sujeción, socios de Build on the Rock y soluciones de sujeción a medida.

Folleto de capacidades

Nuestro folleto en PDF sobre las capacidades reducidas de AMROK, que ofrece una breve descripción general de nuestra selección de productos de sujeción de piezas.

Pruebas de Tombstone para evaluar el rendimiento dinámico

Dado que los soportes sostienen la pieza de trabajo durante el mecanizado, su respuesta dinámica forma parte del sistema en su conjunto. El objetivo de este trabajo era medir la dinámica de forma individual y, posteriormente, como parte de la configuración de la máquina. Todas las pruebas fueron realizadas por el Dr. Tony L. Schmitz, profesor de ingeniería mecánica de renombre mundial en la Universidad de Tennessee, Knoxville, y miembro del cuerpo docente del Laboratorio Nacional de Oak Ridge, especializado en investigación sobre máquinas herramienta e ingeniería de fabricación.

Solicitar un presupuesto

Tubos ascendentes

Especificaciones técnicas

Descargas CAD: La descarga CAD corresponde a una lápida de una sola cara; todas las medidas están expresadas en pulgadas, salvo que se indique lo contrario, y todos los pesos están en libras e incluyen la placa base.

Tolerancia	Precisión
Planitud (tumbas y placas)	0,0005 / 12x12
Paralelismo (placas)	0,0005 / 12 Máx. 0,002 en total
Perpendicularidad	0,0008 / 12 Mín. 0,001, Máx. 0,002/48
Acabado de superficie	63 RMS
Espesor de la cara	≤18” = ±.002, >18” = ±.003
Orificios roscados (no acumulativos)	±0,005
Diámetro interior del casquillo de precisión	+0,0013 / +0,0007
Concentricidad de bujes de precisión	0,0001
Agujero del casquillo de precisión o perforado a agujero adyacente	±0,0005
Ubicación del orificio del casquillo de la primera fila con respecto a los puntos de referencia	±0,002
Espaciado entre orificios de buje perforados o de precisión (no acumulativo)	0-10 ±0,0005*, 10-20 ±0,0008, 20-30 ±0,0010, 30-40 ±0,0012

*Para el aluminio, sume un 50 % a estas tolerancias.

Showing 42 of 42 models

Product ID	A±.002 (in)	B±.002 (in)	C±.030 (in)	C±.030 (mm)	F (in)	Weight-Aluminum (lbs)	Weight-Cast Iron (lbs)
AMR-R0506-12	5.000	6.000	12	-	2.50	30	76
AMR-R0506-12-50	5.000	6.000	12	-	2.50	30	76
AMR-R0506-12-62	5.000	6.000	12	-	2.50	30	76
AMR-R0510-10	5.000	10.000	-	250	2.00	44	124
AMR-R0510-10-50	5.000	10.000	-	250	2.00	44	124
AMR-R0510-10-62	5.000	10.000	-	250	2.00	44	124
AMR-R0606-16	6.000	6.000	-	400	1.88	45	128
AMR-R0606-16-50	6.000	6.000	-	400	1.88	45	128
AMR-R0606-16-62	6.000	6.000	-	400	1.88	45	128
AMR-R0610-18	6.000	10.000	18	-	1.63	84	224
AMR-R0610-18-50	6.000	10.000	18	-	1.63	84	224
AMR-R0610-18-62	6.000	10.000	18	-	1.63	84	224
AMR-R0808-16	8.000	8.000	-	400	2.00	75	197
AMR-R0808-16-50	8.000	8.000	-	400	2.00	75	197
AMR-R0808-16-62	8.000	8.000	-	400	2.00	75	197
AMR-R0808-20	8.000	8.000	-	500	2.00	94	247
AMR-R0808-20-50	8.000	8.000	-	500	2.00	94	247
AMR-R0808-20-62	8.000	8.000	-	500	2.00	94	247
AMR-R0808-20	8.000	24.803	-	630	2.00	-	1041
AMR-R0808-20-50	8.000	24.803	-	630	2.00	-	1041
AMR-R0808-20-62	8.000	24.803	-	630	2.00	-	1041
AMR-R0810-18	10.000	8.362	18	-	2.00	88	230
AMR-R0810-18-50	10.000	8.362	18	-	2.00	88	230
AMR-R0810-18-62	10.000	8.362	18	-	2.00	88	230
AMR-R1010-16	10.000	10.000	-	400	2.00	100	262
AMR-R1010-16-50	10.000	10.000	-	400	2.00	100	262
AMR-R1010-16-62	10.000	10.000	-	400	2.00	100	262
AMR-R1010-20	10.000	10.000	-	500	2.00	126	328
AMR-R1010-20-50	10.000	10.000	-	500	2.00	126	328
AMR-R1010-20-62	10.000	10.000	-	500	2.00	126	328
AMR-R1212-16	12.000	12.000	-	400	2.00	126	329
AMR-R1212-16-50	12.000	12.000	-	400	2.00	126	329
AMR-R1212-16-62	12.000	12.000	-	400	2.00	126	329
AMR-R1212-20	12.000	12.000	-	500	2.00	157	411
AMR-R1212-20-50	12.000	12.000	-	500	2.00	157	411
AMR-R1212-20-62	12.000	12.000	-	500	2.00	157	411
AMR-R1212-25	12.000	12.000	-	630	2.00	198	518
AMR-R1212-25-50	12.000	12.000	-	630	2.00	198	518
AMR-R1212-25-62	12.000	12.000	-	630	2.00	198	518
AMR-R1212-32	12.000	12.000	-	800	2.00	251	655
AMR-R1212-32-50	12.000	12.000	-	800	2.00	251	655
AMR-R1212-32-62	12.000	12.000	-	800	2.00	251	655

0 models selected

Your Selection

Each model below is routed to the best next step based on availability.

Calculadora del tiempo de preparación

¿Cuánto cuesta el tiempo de configuración? ¿Te está saliendo caro?

Cada cambio implica tiempo de inactividad del husillo. Los sistemas de sujeción multipieza reducen drásticamente la frecuencia de los ajustes, por lo que tus máquinas pasan más horas cortando y menos tiempo esperando.

Tus máquinas

Máquinas CNC

Valor de la máquina por hora

El problema de la configuración

Cambios / Día / Máquina

Promedio de minutos por cambio

min

Establecer el objetivo de reducción

Costo anual de los cambios de decorado

1,500 hrs

Horas de funcionamiento del torno perdidas por la configuración / Año

$263K

Valor anual de la producción perdida

$131K

Recuperable con sujeción de piezas

Ver desglose completo del ROI

Based on 250 working days/yr. Multi-part fixturing reduces changeover frequency so your spindle spends more time cutting.
