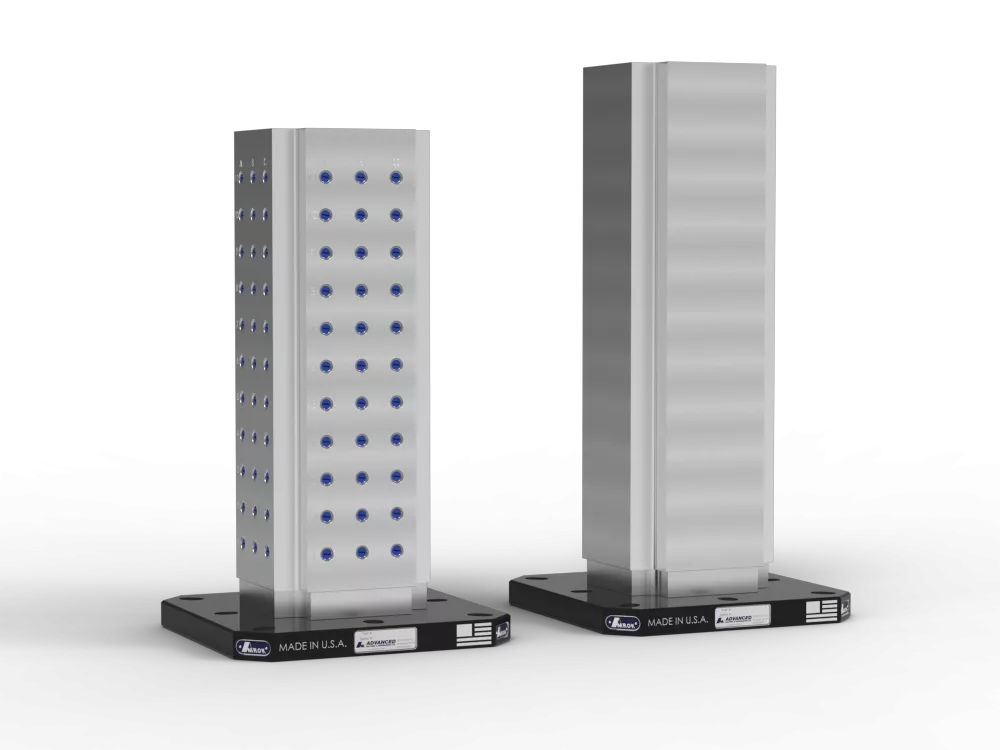

Cross-Column Tombstones

Quality is built on a precision foundation

Cross tombstones provide minimum tool clearance to allow your work to be close to the spindle. They also give you the ability to do three-sided machining. Based on your application, corner faces can also mount parts. If a plain-face tombstone is not desired, the grid systems for our cross tombstones that are available include industry standard 2" grid, t-slots, and custom grids.

Did you know about our epoxy mineral tombstones?

  • Minimal thermal expansion
  • Reduces mass
  • Impressive vibration damping
  • Comparable to a traditional cast iron material choice
Cross-Column Tombstone

Grid System

  • Grid holes, bushings, and inserts are available for both 1/2" and 5/8" systems
  • Hardened, threaded inserts allow for clamping in every hole while offering quick and easy replaceability
  • Hardened, precision bushings are accurately located to ensure easy locating coupled with high wear resistance
  • Replacement bushings and insert kits with an extraction tool are available upon request
Cross-Column Tombstones
G ∅D L L1
UNC inch inch inch
1/2"-13 .5007/.5013 0.53 1.44
 5/8"-11 .6257/.6263 0.78 1.69
Cross-Column Tombstone

Tolerances

Tolerance Precision
Flatness (tombstones & plates) 0.0005 / 12x12
Parallelism (plates) .0005 / 12 Max .002 total
Perpendicularity  .0008 / 12 Min .001, Max .002/48
Surface Finish 63 RMS
Face Thickness ≤18” = ±.002, >18” = ±.003
Tapped Holes (non-accumulative)  ±.005
Precision Bushing I.D.  +0.0013 / +0.0007
Precision Bushing Concentricity 0.0001
Bored or Precision Bushing Hole to Adjacent Hole  ±0.0005
First Row Bushing Hole Location from Datums  ±.002
Bored or Precision Bushing Hole Spacing (non-accumulative) 0-10 ±.0005*, 10-20 ±.0008, 20-30 ±.0010, 30-40 ±.0012

*For aluminum, add 50% to these tolerances.

Cross-Column Tombstones

Technical Specifications & CAD

Cross-Column Tombstones
209 Models
195 CAD Available
Cross-Column Tombstones
Showing 209 of 209 models
Loading...
Product ID3D CADBuy OnlineA (in)B (in)B1 (in)C (in)D (in)E (in)F (in)G (in)G1 (in)T InWeight (lbs)MaterialGrid Style
AMRA-K06060920-1615.75 (400mm)9.2109.2119.6912.00 (304.8 mm) – 12.60 (320 mm)127.000AluminumPlain Face
AMRA-K06060920-16-5015.75 (400mm)9.000919.6912.00 (304.8 mm) – 12.60 (320 mm)124.000AluminumUNC 1/2"-13
AMRA-K06060932-1615.75 (400mm)9.2109.2127.5612.00 (304.8 mm) – 12.60 (320 mm)166.000AluminumPlain Face
AMRA-K06060932-16-5015.75 (400mm)9.000927.5612.00 (304.8 mm) – 12.60 (320 mm)163.000AluminumUNC 1/2"-13
AMRA-K06060928-2015.75 (400mm)9.2109.2131.5012.00 (304.8 mm) – 12.60 (320 mm)186.000AluminumPlain Face
AMRA-K06060928-20-5015.75 (400mm)9.000931.5012.00 (304.8 mm) – 12.60 (320 mm)182.000AluminumUNC 1/2"-13
AMR-K03030832-1615.75 (400mm)383211.811 (300mm) to 12.598 (320mm)4.331 (110mm)2.00--5/8"-11437.000Cast IronPlain Face
AMR-K03030832-16-5015.75 (400mm)383211.811 (300mm) to 12.598 (320mm)4.331 (110mm)2.003.00-5/8"-11437.000Cast IronUNC 1/2"-13
AMR-K03030832-16-6215.75 (400mm)383211.811 (300mm) to 12.598 (320mm)4.331 (110mm)2.003.00-5/8"-11437.000Cast IronUNC 5/8"-11
AMRE-K03031222-1615.75 (400mm)3.21221.511.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.50-5/8"-11230.000EpoxyUNC 1/2"-13
AMRE-K03031224-1615.75 (400mm)3.21223.511.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.50-5/8"-11245.000EpoxyUNC 1/2"-13
AMRE-K03031226-1615.75 (400mm)3.21225.511.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.50-5/8"-11255.000EpoxyUNC 1/2"-13
AMRE-K03031228-1615.75 (400mm)3.21227.511.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.50-5/8"-11270.000EpoxyUNC 1/2"-13
AMRE-K03031230-1615.75 (400mm)3.21229.511.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.50-5/8"-11280.000EpoxyUNC 1/2"-13
AMRE-K03031232-1615.75 (400mm)3.21231.511.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.50-5/8"-11295.000EpoxyUNC 1/2"-13
AMR-K04041020-1615.75 (400mm)4102011.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.50--5/8"-11410.000Cast IronPlain Face
AMR-K04041020-16-5015.75 (400mm)4102011.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.001.005/8"-11410.000Cast IronUNC 1/2"-13
AMR-K04041020-16-6215.75 (400mm)4102011.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.001.005/8"-11410.000Cast IronUNC 5/8"-11
AMR-K04041024-1615.75 (400mm)4102411.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.50--5/8"-11485.000Cast IronPlain Face
AMR-K04041024-16-5015.75 (400mm)4102411.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.001.005/8"-11485.000Cast IronUNC 1/2"-13
AMR-K04041024-16-6215.75 (400mm)4102411.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.001.005/8"-11485.000Cast IronUNC 5/8"-11
AMR-K04041026-1615.75 (400mm)4102611.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.50--5/8"-11520.000Cast IronPlain Face
AMR-K04041426-1615.75 (400mm)4142611.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.50--5/8"-11735.000Cast IronPlain Face
AMR-K04041026-16-5015.75 (400mm)4102611.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.001.005/8"-11520.000Cast IronUNC 1/2"-13
AMR-K04041426-16-5015.75 (400mm)4142611.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.001.005/8"-11735.000Cast IronUNC 1/2"-13
AMR-K04041026-16-6215.75 (400mm)4102611.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.001.005/8"-11520.000Cast IronUNC 5/8"-11
AMR-K04041426-16-6215.75 (400mm)4142611.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.001.005/8"-11735.000Cast IronUNC 5/8"-11
AMR-K04041028-1615.75 (400mm)4102811.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.50--5/8"-11555.000Cast IronPlain Face
AMR-K04041028-16-5015.75 (400mm)4102811.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.001.005/8"-11555.000Cast IronUNC 1/2"-13
AMR-K04041028-16-6215.75 (400mm)4102811.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.001.005/8"-11555.000Cast IronUNC 5/8"-11
AMR-K05051224-1615.75 (400mm)5122411.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.50--5/8"-11655.000Cast IronPlain Face
AMR-K05051224-16-5015.75 (400mm)5122411.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.001.005/8"-11655.000Cast IronUNC 1/2"-13
AMR-K05051224-16-6215.75 (400mm)5122411.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.001.005/8"-11655.000Cast IronUNC 5/8"-11
AMRE-K05051428-1615.75 (400mm)5.21427.511.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.50-5/8"-11405.000EpoxyUNC 1/2"-13
AMRE-K05051430-1615.75 (400mm)5.21429.511.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.50-5/8"-11425.000EpoxyUNC 1/2"-13
AMR-K06061420-1615.75 (400mm)6142011.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.50--5/8"-11585.000Cast IronPlain Face
AMR-K06061420-16-5015.75 (400mm)6142011.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.00-5/8"-11585.000Cast IronUNC 1/2"-13
AMR-K06061420-16-6215.75 (400mm)6142011.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.00-5/8"-11585.000Cast IronUNC 5/8"-11
AMR-K06061424-1615.75 (400mm)6142411.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.50--5/8"-11660.000Cast IronPlain Face
AMR-K06061424-16-5015.75 (400mm)6142411.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.00-5/8"-11660.000Cast IronUNC 1/2"-13
AMR-K06061424-16-6215.75 (400mm)6142411.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.00-5/8"-11660.000Cast IronUNC 5/8"-11
AMRA-K06060925-1615.75 (400mm)6.39.2125.112.000 (304.8mm) to 12.60 (320mm)4.331 (110mm)1.50--M16154.000AluminumPlain Face
AMRA-K06060925-16-5015.75 (400mm)6.3925.112.000 (304.8mm) to 12.598 (320mm)4.331 (110mm)1.505.00-M16154.000AluminumUNC 1/2"-13
AMRE-K07071222-1615.75 (400mm)7.21221.511.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.50-5/8"-11305.000EpoxyUNC 1/2"-13
AMRE-K07071224-1615.75 (400mm)7.21223.511.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.50-5/8"-11325.000EpoxyUNC 1/2"-13
AMRE-K07071226-1615.75 (400mm)7.21225.511.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.50-5/8"-11345.000EpoxyUNC 1/2"-13
AMRE-K07071228-1615.75 (400mm)7.21227.511.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.50-5/8"-11360.000EpoxyUNC 1/2"-13
AMRE-K07071230-1615.75 (400mm)7.21229.511.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.50-5/8"-11380.000EpoxyUNC 1/2"-13
AMRE-K09091428-1615.75 (400mm)9.21427.511.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.50-5/8"-11475.000EpoxyUNC 1/2"-13
AMRE-K09091430-1615.75 (400mm)9.21429.511.811 (300mm) to 12.598 (320mm)4.331 (110mm)1.503.50-5/8"-11500.000EpoxyUNC 1/2"-13
AMRA-K06060928-1619.69 (500mm)9.2109.2119.6915.75 (400 mm) – 16.00 (406.4 mm)5.91 (150)147.000AluminumPlain Face
AMRA-K06060928-16-5019.69 (500mm)9.000919.6915.75 (400 mm) – 16.00 (406.4 mm)5.91 (150)145.000AluminumUNC 1/2"-13
AMRA-K06060920-2019.69 (500mm)9.2109.2127.5615.75 (400 mm) – 16.00 (406.4 mm)5.91 (150)186.000AluminumPlain Face
AMRA-K06060920-20-5019.69 (500mm)9.000927.5615.75 (400 mm) – 16.00 (406.4 mm)5.91 (150)183.000AluminumUNC 1/2"-13
AMRA-K06060932-2019.69 (500mm)9.2109.2131.5015.75 (400 mm) – 16.00 (406.4 mm)5.91 (150)206.000AluminumPlain Face
AMRA-K06060932-20-5019.69 (500mm)9.000931.5015.75 (400 mm) – 16.00 (406.4 mm)5.91 (150)203.000AluminumUNC 1/2"-13
AMR-K03030832-2019.69 (500mm)383215.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.00--5/8"-11535.000Cast IronPlain Face
AMR-K03030832-20-5019.69 (500mm)383215.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.00-5/8"-11535.000Cast IronUNC 1/2"-13
AMR-K03030832-20-6219.69 (500mm)383215.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.00-5/8"-11535.000Cast IronUNC 5/8"-11
AMRE-K03031222-2019.69 (500mm)3.21221.515.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11290.000EpoxyUNC 1/2"-13
AMRE-K03031224-2019.69 (500mm)3.21223.515.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11305.000EpoxyUNC 1/2"-13
AMRE-K03031226-2019.69 (500mm)3.21225.515.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11315.000EpoxyUNC 1/2"-13
AMRE-K03031228-2019.69 (500mm)3.21227.515.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11325.000EpoxyUNC 1/2"-13
AMRE-K03031230-2019.69 (500mm)3.21229.515.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11340.000EpoxyUNC 1/2"-13
AMRE-K03031232-2019.69 (500mm)3.21231.515.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11355.000EpoxyUNC 1/2"-13
AMR-K04041026-2019.69 (500mm)4102615.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)1.50--5/8"-11575.000Cast IronPlain Face
AMR-K04041026-20-5019.69 (500mm)4102615.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)1.503.001.005/8"-11575.000Cast IronUNC 1/2"-13
AMR-K04041026-20-6219.69 (500mm)4102615.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)1.503.001.005/8"-11575.000Cast IronUNC 5/8"-11
AMR-K04041028-2019.69 (500mm)4102815.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.00--5/8"-11629.000Cast IronPlain Face
AMR-K04041028-20-5019.69 (500mm)4102815.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.001.005/8"-11629.000Cast IronUNC 1/2"-13
AMR-K04041028-20-6219.69 (500mm)4102815.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.001.005/8"-11629.000Cast IronUNC 5/8"-11
AMR-K04041632-2019.69 (500mm)4163215.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.00--5/8"-11995.000Cast IronPlain Face
AMR-K04041632-20-5019.69 (500mm)4163215.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.001.005/8"-11995.000Cast IronUNC 1/2"-13
AMR-K04041632-20-6219.69 (500mm)4163215.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.001.005/8"-11995.000Cast IronUNC 5/8"-11
AMR-K05051228-2019.69 (500mm)5122815.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.00--5/8"-11845.000Cast IronPlain Face
AMR-K05051228-20-5019.69 (500mm)5122815.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.001.005/8"-11845.000Cast IronUNC 1/2"-13
AMR-K05051228-20-6219.69 (500mm)5122815.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.001.005/8"-11845.000Cast IronUNC 5/8"-11
AMRE-K05051428-2019.69 (500mm)5.21427.515.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11460.000EpoxyUNC 1/2"-13
AMRE-K05051430-2019.69 (500mm)5.21429.515.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11485.000EpoxyUNC 1/2"-13
AMRE-K05051432-2019.69 (500mm)5.21431.515.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11505.000EpoxyUNC 1/2"-13
AMRE-K05051434-2019.69 (500mm)5.21433.515.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11530.000EpoxyUNC 1/2"-13
AMR-K06061420-2019.69 (500mm)6142015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.00--5/8"-11655.000Cast IronPlain Face
AMR-K06061420-20-5019.69 (500mm)6142015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.00-5/8"-11655.000Cast IronUNC 1/2"-13
AMR-K06061420-20-6219.69 (500mm)6142015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.00-5/8"-11655.000Cast IronUNC 5/8"-11
AMR-K06061224-2019.69 (500mm)6122415.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.00--5/8"-11685.000Cast IronPlain Face
AMR-K06061424-2019.69 (500mm)6142415.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.00--5/8"-11785.000Cast IronPlain Face
AMR-K06061224-20-5019.69 (500mm)6122415.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.00-5/8"-11685.000Cast IronUNC 1/2"-13
AMR-K06061424-20-5019.69 (500mm)6142415.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.00-5/8"-11785.000Cast IronUNC 1/2"-13
AMR-K06061224-20-6219.69 (500mm)6122415.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.00-5/8"-11685.000Cast IronUNC 5/8"-11
AMR-K06061424-20-6219.69 (500mm)6142415.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.00-5/8"-11785.000Cast IronUNC 5/8"-11
AMR-K06061228-2019.69 (500mm)6122815.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.00--5/8"-11770.000Cast IronPlain Face
AMR-K06061428-2019.69 (500mm)6142815.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.00--5/8"-11905.000Cast IronPlain Face
AMR-K06061628-2019.69 (500mm)6162815.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.00--5/8"-11960.000Cast IronPlain Face
AMR-K06061228-20-5019.69 (500mm)6122815.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.00-5/8"-11770.000Cast IronUNC 1/2"-13
AMR-K06061428-20-5019.69 (500mm)6142815.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.00-5/8"-11905.000Cast IronUNC 1/2"-13
AMR-K06061628-20-5019.69 (500mm)6162815.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.00-5/8"-11960.000Cast IronUNC 1/2"-13
AMR-K06061228-20-6219.69 (500mm)6122815.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.00-5/8"-11770.000Cast IronUNC 5/8"-11
AMR-K06061428-20-6219.69 (500mm)6142815.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.00-5/8"-11905.000Cast IronUNC 5/8"-11
AMR-K06061628-20-6219.69 (500mm)6162815.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.00-5/8"-11960.000Cast IronUNC 5/8"-11
AMR-K06061232-2019.69 (500mm)6123215.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.00--5/8"-11870.000Cast IronPlain Face
AMR-K06061232-20-5019.69 (500mm)6123215.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.00-5/8"-11870.000Cast IronUNC 1/2"-13
AMR-K06061232-20-6219.69 (500mm)6123215.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.00-5/8"-11870.000Cast IronUNC 5/8"-11
AMRE-K07071222-2019.69 (500mm)7.21221.5015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11365.000EpoxyUNC 1/2"-13
AMRE-K07071224-2019.69 (500mm)7.21223.5015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11385.000EpoxyUNC 1/2"-13
AMRE-K07071226-2019.69 (500mm)7.21225.5015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11400.000EpoxyUNC 1/2"-13
AMRE-K07071628-2019.69 (500mm)7.21627.5015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11535.000EpoxyUNC 1/2"-13
AMRE-K07071228-2019.69 (500mm)7.21227.6015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11420.000EpoxyUNC 1/2"-13
AMRE-K07071230-2019.69 (500mm)7.21229.5015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11440.000EpoxyUNC 1/2"-13
AMRE-K07071630-2019.69 (500mm)7.21629.5015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11565.000EpoxyUNC 1/2"-13
AMRE-K07071232-2019.69 (500mm)7.21231.5015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11455.000EpoxyUNC 1/2"-13
AMRE-K07071632-2019.69 (500mm)7.21631.5015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11590.000EpoxyUNC 1/2"-13
AMRE-K07071634-2019.69 (500mm)7.21633.5015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11615.000EpoxyUNC 1/2"-13
AMR-K08081828-2019.69 (500mm)81828.0015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.00--5/8"-111070.000Cast IronPlain Face
AMR-K08081828-20-5019.69 (500mm)81828.0015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.0015/8"-111070.000Cast IronUNC 1/2"-13
AMR-K08081828-20-6219.69 (500mm)81828.0015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.0015/8"-111070.000Cast IronUNC 5/8"-11
AMRE-K09091428-2019.69 (500mm)9.21427.5015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11535.000EpoxyUNC 1/2"-13
AMRE-K09091430-2019.69 (500mm)9.21429.5015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11560.000EpoxyUNC 1/2"-13
AMRE-K09091432-2019.69 (500mm)9.21431.5015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11590.000EpoxyUNC 1/2"-13
AMRE-K09091434-2019.69 (500mm)9.21433.5015.748 (400mm) to 16.000 (406.4mm)5.906 (150mm)2.003.50-5/8"-11615.000EpoxyUNC 1/2"-13
AMRE-K03031222-2524.80 (630mm)3.21221.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11385.000EpoxyUNC 1/2"-13
AMRE-K03031224-2524.80 (630mm)3.21223.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11400.000EpoxyUNC 1/2"-13
AMRE-K03031226-2524.80 (630mm)3.21225.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11410.000EpoxyUNC 1/2"-13
AMRE-K03031228-2524.80 (630mm)3.21227.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11420.000EpoxyUNC 1/2"-13
AMRE-K03031230-2524.80 (630mm)3.21229.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11435.000EpoxyUNC 1/2"-13
AMRE-K03031232-2524.80 (630mm)3.21231.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11450.000EpoxyUNC 1/2"-13
AMR-K04041232-2524.80 (630mm)41232.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)1.50--5/8"-11865.000Cast IronPlain Face
AMR-K04041632-2524.80 (630mm)41632.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.00--5/8"-111225.000Cast IronPlain Face
AMR-K04041232-25-5024.80 (630mm)41232.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)1.503.0015/8"-11865.000Cast IronUNC 1/2"-13
AMR-K04041632-25-5024.80 (630mm)41632.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.0015/8"-111225.000Cast IronUNC 1/2"-13
AMR-K04041232-25-6224.80 (630mm)41232.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)1.503.0015/8"-11865.000Cast IronUNC 5/8"-11
AMR-K04041632-25-6224.80 (630mm)41632.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.0015/8"-111225.000Cast IronUNC 5/8"-11
AMR-K04041236-2524.80 (630mm)41236.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.00--5/8"-111055.000Cast IronPlain Face
AMR-K04041236-25-5024.80 (630mm)41236.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.0015/8"-111055.000Cast IronUNC 1/2"-13
AMR-K04041236-25-6224.80 (630mm)41236.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.0015/8"-111055.000Cast IronUNC 5/8"-11
AMRE-K05051428-2524.80 (630mm)5.21427.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11555.000EpoxyUNC 1/2"-13
AMRE-K05051430-2524.80 (630mm)5.21429.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11580.000EpoxyUNC 1/2"-13
AMRE-K05051432-2524.80 (630mm)5.21431.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11600.000EpoxyUNC 1/2"-13
AMRE-K05051434-2524.80 (630mm)5.21433.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11625.000EpoxyUNC 1/2"-13
AMRE-K05051436-2524.80 (630mm)5.21435.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11645.000EpoxyUNC 1/2"-13
AMRE-K05051438-2524.80 (630mm)5.21437.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11670.000EpoxyUNC 1/2"-13
AMR-K06061628-2524.80 (630mm)61628.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.00--5/8"-111145.000Cast IronPlain Face
AMR-K06061628-25-5024.80 (630mm)61628.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.00-5/8"-111145.000Cast IronUNC 1/2"-13
AMR-K06061628-25-6224.80 (630mm)61628.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.00-5/8"-111145.000Cast IronUNC 5/8"-11
AMR-K06061630-2524.80 (630mm)61630.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.00--5/8"-111205.000Cast IronPlain Face
AMR-K06061630-25-5024.80 (630mm)61630.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.00-5/8"-111205.000Cast IronUNC 1/2"-13
AMR-K06061630-25-6224.80 (630mm)61630.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.00-5/8"-111205.000Cast IronUNC 5/8"-11
AMR-K06061632-2524.80 (630mm)61632.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.00--5/8"-111195.000Cast IronPlain Face
AMR-K06061632-25-5024.80 (630mm)61632.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.00-5/8"-111195.000Cast IronUNC 1/2"-13
AMR-K06061632-25-6224.80 (630mm)61632.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.00-5/8"-111195.000Cast IronUNC 5/8"-11
AMRE-K07071222-2524.80 (630mm)7.21221.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11460.000EpoxyUNC 1/2"-13
AMRE-K07071224-2524.80 (630mm)7.21223.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11480.000EpoxyUNC 1/2"-13
AMRE-K07071226-2524.80 (630mm)7.21225.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11495.000EpoxyUNC 1/2"-13
AMRE-K07071228-2524.80 (630mm)7.21227.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11515.000EpoxyUNC 1/2"-13
AMRE-K07071628-2524.80 (630mm)7.21627.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11630.000EpoxyUNC 1/2"-13
AMRE-K07071230-2524.80 (630mm)7.21228.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11535.000EpoxyUNC 1/2"-13
AMRE-K07071630-2524.80 (630mm)7.21629.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11660.000EpoxyUNC 1/2"-13
AMRE-K07071232-2524.80 (630mm)7.21231.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11550.000EpoxyUNC 1/2"-13
AMRE-K07071632-2524.80 (630mm)7.21631.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11685.000EpoxyUNC 1/2"-13
AMRE-K07071634-2524.80 (630mm)7.21633.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11710.000EpoxyUNC 1/2"-13
AMRE-K07071636-2524.80 (630mm)7.21635.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11740.000EpoxyUNC 1/2"-13
AMRE-K07071638-2524.80 (630mm)7.21637.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11765.000EpoxyUNC 1/2"-13
AMR-K08081832-2524.80 (630mm)81832.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.00--5/8"-111320.000Cast IronPlain Face
AMR-K08081832-25-5024.80 (630mm)81832.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.0015/8"-111320.000Cast IronUNC 1/2"-13
AMR-K08081832-25-6224.80 (630mm)81832.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.0015/8"-111320.000Cast IronUNC 5/8"-11
AMR-K08081836-2524.80 (630mm)81836.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.00--5/8"-111565.000Cast IronPlain Face
AMR-K08081836-25-5024.80 (630mm)81836.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.0015/8"-111565.000Cast IronUNC 1/2"-13
AMR-K08081836-25-6224.80 (630mm)81836.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.0015/8"-111565.000Cast IronUNC 5/8"-11
AMRE-K09091428-2524.80 (630mm)9.21427.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11630.000EpoxyUNC 1/2"-13
AMRE-K09091430-2524.80 (630mm)9.21429.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11560.000EpoxyUNC 1/2"-13
AMRE-K09091432-2524.80 (630mm)9.21431.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11685.000EpoxyUNC 1/2"-13
AMRE-K09091434-2524.80 (630mm)9.21433.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11710.000EpoxyUNC 1/2"-13
AMRE-K0909438-2524.80 (630mm)9.21437.5019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.50-5/8"-11765.000EpoxyUNC 1/2"-13
AMR-K10102236-2524.80 (630mm)102236.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.00--5/8"-111880.000Cast IronPlain Face
AMR-K10102236-25-5024.80 (630mm)102236.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.00-5/8"-111880.000Cast IronUNC 1/2"-13
AMR-K10102236-25-6224.80 (630mm)102236.0019.685 (500mm) to 20.000 (508mm)7.874 (200mm)2.003.00-5/8"-111880.000Cast IronUNC 5/8"-11
AMRE-K09091428-3231.50 (800mm)9.21427.525.000 (635mm) to 25.197 (640mm)10.630 (270mm)23.5-5/8"-11785EpoxyUNC 1/2"-13
AMRE-K09091430-3231.50 (800mm)9.21429.525.000 (635mm) to 25.197 (640mm)10.630 (270mm)23.5-5/8"-11810EpoxyUNC 1/2"-13
AMRE-K09091432-3231.50 (800mm)9.21431.525.000 (635mm) to 25.197 (640mm)10.630 (270mm)23.5-5/8"-11840EpoxyUNC 1/2"-13
AMRE-K09091434-3231.50 (800mm)9.21433.525.000 (635mm) to 25.197 (640mm)10.630 (270mm)23.5-5/8"-11865EpoxyUNC 1/2"-13
AMRE-K09091436-2531.50 (800mm)9.21433.525.000 (635mm) to 25.197 (640mm)10.630 (270mm)23.5-5/8"-11740EpoxyUNC 1/2"-13
AMRE-K09091436-3231.50 (800mm)9.21435.525.000 (635mm) to 25.197 (640mm)10.630 (270mm)23.5-5/8"-11895EpoxyUNC 1/2"-13
AMRE-K09091438-3231.50 (800mm)9.21437.525.000 (635mm) to 25.197 (640mm)10.630 (270mm)23.5-5/8"-11920EpoxyUNC 1/2"-13
AMRE-K09091440-3231.50 (800mm)9.21439.525.000 (635mm) to 25.197 (640mm)10.630 (270mm)23.5-5/8"-11945EpoxyUNC 1/2"-13
AMR-K10102236-3231.50 (800mm)10223625.000 (635mm) to 25.197 (640mm)10.630 (270mm)2--5/8"-112060Cast IronPlain Face
AMR-K10102236-32-5031.50 (800mm)10223625.000 (635mm) to 25.197 (640mm)10.630 (270mm)23-5/8"-112060Cast IronUNC 1/2"-13
AMR-K10102236-32-6231.50 (800mm)10223625.000 (635mm) to 25.197 (640mm)10.630 (270mm)23-5/8"-112060Cast IronUNC 5/8"-11
AMR-K10102240-3231.50 (800mm)10224025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2--5/8"-112265Cast IronPlain Face
AMR-K10102240-32-5031.50 (800mm)10224025.000 (635mm) to 25.197 (640mm)10.630 (270mm)23-5/8"-112265Cast IronUNC 1/2"-13
AMR-K10102240-32-6231.50 (800mm)10224025.000 (635mm) to 25.197 (640mm)10.630 (270mm)23-5/8"-112265Cast IronUNC 5/8"-11
AMRE-K05051428-3231.50 (800mm)5.21427.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11710.000EpoxyUNC 1/2"-13
AMRE-K05051430-3231.50 (800mm)5.21429.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11735.000EpoxyUNC 1/2"-13
AMRE-K05051432-3231.50 (800mm)5.21431.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11755.000EpoxyUNC 1/2"-13
AMRE-K05051434-3231.50 (800mm)5.21433.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11780.000EpoxyUNC 1/2"-13
AMRE-K05051436-3231.50 (800mm)5.21435.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11800.000EpoxyUNC 1/2"-13
AMRE-K05051438-3231.50 (800mm)5.21437.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11825.000EpoxyUNC 1/2"-13
AMRE-K05051440-3231.50 (800mm)5.21439.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11845.000EpoxyUNC 1/2"-13
AMRE-K07071222-3231.50 (800mm)7.21221.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11615.000EpoxyUNC 1/2"-13
AMRE-K07071224-3231.50 (800mm)7.21223.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11635.000EpoxyUNC 1/2"-13
AMRE-K07071226-3231.50 (800mm)7.21225.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11650.000EpoxyUNC 1/2"-13
AMRE-K07071228-3231.50 (800mm)7.21227.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11670.000EpoxyUNC 1/2"-13
AMRE-K07071628-3231.50 (800mm)7.21627.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11785.000EpoxyUNC 1/2"-13
AMRE-K07071230-3231.50 (800mm)7.21229.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11690.000EpoxyUNC 1/2"-13
AMRE-K07071630-3231.50 (800mm)7.21629.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11815.000EpoxyUNC 1/2"-13
AMRE-K07071232-3031.50 (800mm)7.21231.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11705.000EpoxyUNC 1/2"-13
AMRE-K07071632-3231.50 (800mm)7.21631.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11840.000EpoxyUNC 1/2"-13
AMRE-K07071634-3231.50 (800mm)7.21633.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11865.000EpoxyUNC 1/2"-13
AMRE-K07071636-6231.50 (800mm)7.21635.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11895.000EpoxyUNC 1/2"-13
AMRE-K07071638-3231.50 (800mm)7.21637.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11920.000EpoxyUNC 1/2"-13
AMRE-K07071640-3231.50 (800mm)7.21639.5025.000 (635mm) to 25.197 (640mm)10.630 (270mm)2.003.50-5/8"-11945.000EpoxyUNC 1/2"-13
0 models selected

Your Selection

Each model below is routed to the best next step based on availability.

Setup Time Calculator

How Much Is Setup Time Costing You?

Every changeover means idle spindle time. Multi-part fixturing slashes setup frequency — so your machines spend more hours cutting and less time waiting.

Your Machines
$
The Setup Problem
min
%
Annual Cost of Fixture Changeovers
1,500 hrs
Spindle Hours Lost to Setup / Year
$263K
Annual Lost Production Value
$131K
Recoverable with Workholding
See Full ROI Breakdown

Based on 250 working days/yr. Multi-part fixturing reduces changeover frequency so your spindle spends more time cutting.

From the Resource Hub

Related Content

Finding the Right Tombstone is Easy with Hennig
Blogs Workholding Product Selection

Finding the Right Tombstone is Easy with Hennig

Read our handy guide on how to select the right tombstone from their wide range of products.

Ready to Rock! - Epoxy Mineral Tombstones
Blogs Workholding Product Selection

Ready to Rock! - Epoxy Mineral Tombstones

Dr. Tony Schmitz, a professor specializing in vibration analysis, came to AME to do a series of tests on the various material types of tombstones and breaks down his findings to determine the best type of tombstone for your shop.

Why You Should Consider Off-Machine Setups for Your Machining Process
Blogs Workholding Product Selection

Why You Should Consider Off-Machine Setups for Your Machining Process

If you want to reduce your overall costs and increase your flexibility to meet your customers’ demands, consider incorporating off-machine set-ups into your machining process.
